Клапаны и заслонки для вентиляции

Халатность при организации вентиляции, будь то производственный объект, жилой дом, спортивное сооружение или концертный зал, может стать причиной трагедии, массового отравления угарным газом или иными химическими веществами, используемыми в технологических целях, возникновения различных профессиональных заболеваний и т.п. Поэтому к ее проектированию и монтажу следует подходить максимально серьезно.

Правильно организованная вентиляция — это управляемая система, в которой важен каждый элемент. Воздушные клапаны и шиберы (задвижки) в такой системе играют роль вентилей и водяных клапанов в мире сантехники: они могут не только полностью перекрывать воздушные каналы, но и при необходимости регулировать расход воздуха — автоматически с помощью дополнительного электропривода либо вручную. В последнем случае пользователь/технический персонал самостоятельно изменяет угол наклона и, следовательно, степень закрытия жалюзи.

Без этих максимально простых в эксплуатации устройств невозможно добиться ни оптимального микроклимата, ни энергоэффективной работы всей вентсистемы в целом. Ведь они не только изменяют интенсивность воздушного потока, но и обеспечивают эффективную теплопередачу, пропуская свежий воздух с улицы или удаляя загрязненный воздух из вентилируемых помещений в окружающую среду.

Воздушные клапаны — эффективное решение, если нужно просто «включить» или «выключить» воздух

Представьте себе обычный бытовой выключатель, используемый, например, для включения или выключения освещения. Когда пользователь нажимает кнопку выключателя, ее контакты замыкаются и по электрической цепи подается ток. Если кнопка не нажата, ее контакты находятся в разомкнутом положении, как следствие, ток в цепи отсутствует.

Аналогичным образом работает воздушный клапан. Его основная задача — герметично перекрывать воздуховод, чтобы предотвратить движение воздуха по нему, причем как с одной, так и с другой стороны. Это особенно важно, когда система вентиляции не эксплуатируется (например, ночью на производственном объекте). Незакрытый клапан превращается в своеобразный «мостик холода», через который из помещения удаляется тепло. Если летом это еще не так критично, то зимой чревато большими затратами энергии, расходуемой на поддержание комфортного микроклимата.

Обратный клапан круглого или прямоугольного сечения полностью перекрывает воздушный канал после остановки вентилятора. Когда последний прекращает свою работу, клапан самостоятельно закрывается под действием силы тяжести. Аналогичным образом, работает инерционная вентиляционная решетка ИВР. Клапан, снабженный противовесом, открывается или закрывается плавно, что позволяет избежать соударения с корпусом и присоединительными фланцами устройства, сопровождающегося неприятным металлическим лязгом.

Дроссель-клапаны: тонкая настройка воздушных потоков

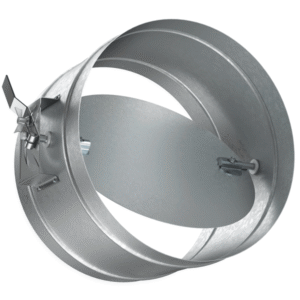

Дроссель-клапаны представляют собой усовершенствованную версию стандартных воздушных клапанов. Если последние фактически выполняют роль выключателя, то дроссель-клапан — это своего рода диммер, позволяющий плавно регулировать яркость освещения. Ключевая задача такого воздушного диммера заключается не в полном перекрытии воздуховода, а в изменении расхода подаваемого по нему воздуха. Для чего это нужно? В разветвленных системах вентиляции, в которых один мощный вентилятор обслуживает несколько помещений одновременно, воздушный поток всегда следует по пути наименьшего сопротивления. Как следствие, в помещении, находящемся рядом с вентилятором, дует слишком сильно, а вот до самого дальнего практически не доходит.

Именно дроссель-клапан круглого или прямоугольного сечения позволяет сбалансировать воздушные потоки в разветвленной системе вентиляции. Едва приоткрывая жалюзи на более коротких ветках, можно создать дополнительное сопротивление и перенаправить основной объем воздуха в более удаленные участки системы.

Благодаря ручному или электрическому приводу каждый клапан можно настроить на идеальную работу в соответствии с пожеланиями заказчика. Как следствие, это дает возможность обеспечить оптимальный расход воздуха в каждом помещении исходя из производственной необходимости или потребностей находящихся в нем людей.

Обратные клапаны — стражи на пути запахов и сквозняков

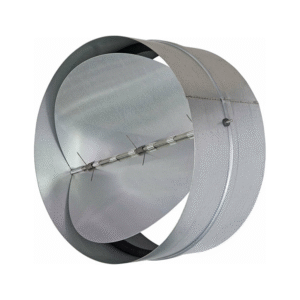

Обратный клапан выполняет функцию классического выключателя или, например, двери, открывающейся только в одну сторону. Он обеспечивает подачу или вытяжку воздуха в одном направлении и, соответственно, блокирует движение воздушного потока в противоположном. Это незаменимый элемент вытяжной вентиляции в цехах, лабораториях или многоквартирных домах, где общие вентиляционные каналы могут стать источниками угарного газа, сажи, копоти и иных вредных веществ, получаемых при горении, а также неприятных запахов из квартир соседей, пыли или холодного воздуха с улицы.

Во время работы приточного или вытяжного вентилятора подвижная заслонка легко приоткрывается под воздействием нагнетаемого воздушного потока. Благодаря этому отработанный загрязненный воздух удаляется из помещения, при этом внутрь ничто не проникает. Как только вентилятор выключается, подвижная заслонка под собственным весом захлопывается, надежно предотвращая обратную тягу. Что важно, такой клапан работает полностью автономно, не требуя участия человека и не расходуя электроэнергию.

Шиберы для полного или частичного закрытия воздушных каналов

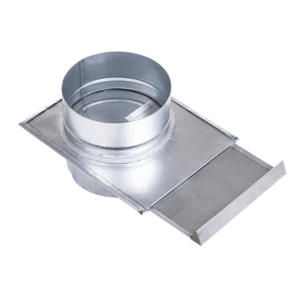

Шибер — это запорный механизм, представляющий собой пластину, которая движется внутри корпуса (кармана) подобно гильотине и полностью перекрывает сечение воздуховода. Конструкция устройства максимально проста и надежна. По этой причине шиберы применяют в вентиляционных системах, в которых нужны высокая герметичность, прочность и долговечность, например, в системах дымоудаления, аспирации на производствах (удаление стружки, пыли) или для регулировки тяги в каминных дымоходах.

Шиберы могут быть снабжены ручным или электроприводом. Последний позволяет дистанционно управлять, например, крупными и тяжелыми заслонками, отсекающими целые ветки воздуховодов от общей вентсистемы. Кроме того, такие электроприводы могут быть интегрированы в автоматизированную систему управления зданием (АСУЗ), отвечающую за освещение, вентиляцию, работу иного инфраструктурного оборудования производственного или административного объекта.

Материалы, из которых изготавливаются вентиляционные заслонки и клапаны

Как правило, воздухорегулирующие устройства изготовляются из оцинкованной стали. Ее прочности и жесткости достаточно, чтобы сохранять конструкцию изделий на протяжении десятков лет. Нанесенный путем оцинковки слой цинка эффективно предотвращает коррозию, обеспечивая нормальную работу устройств на протяжении всего срока службы системы вентиляции.

Второй по популярности материал, из которого производятся изделия, — алюминий. Его ключевые преимущества — легкость, прочность и простота обработки. Воздухорегулирующие устройства из алюминия монтируются на высоких объектах или на строительных конструкциях, которым «вредна» излишняя нагрузка. Помимо того, благодаря своим химическим свойствам алюминий обладает высокой коррозийной стойкостью: он естественным образом формирует на своей поверхности стойкую оксидную пленку, которая предотвращает дальнейшее взаимодействие с воздухом и влагой. Следует отметить, что в агрессивных средах (щелочи, кислоты, морская соль и т.п.) алюминий начинает разрушаться, причем этот процесс протекает достаточно быстро. Как следствие, данный металл также нуждается в дополнительной защите.

Наилучшим решением для вентиляционных систем, предназначенных для эксплуатации в агрессивных средах, является нержавеющая сталь. Выпускаются стали различных групп — коррозионно-стойкие, жаростойкие, жаропрочные. Первые устойчивы к коррозии, вторые — к коррозии при высоких температурах в сильно агрессивных средах, третьи обладают хорошей механической прочностью при высоких температурах.

Для изготовления стандартных вентиляционных систем применяются коррозионно-стойкие стали. Современные сталелитейные заводы выпускают множество марок таких сталей, отличающихся по содержанию хрома. Именно от этого показателя зависит коррозионная устойчивость стали: чем больше в ней хрома, тем в более агрессивных средах может использоваться изготовленное из нее изделие. Наиболее часто компоненты вентиляционных систем (воздуховоды, фасонные изделия, воздухорегулирующие устройства и т.п.) выпускаются из нержавеющей стали марки AISI 430.

Компания «НИЦ Магистр» выпускает воздушные клапаны, дроссель-клапаны и шиберы как из оцинкованной, так и из нержавеющей стали, а также из алюминия. Материал, из которого необходимо изготовить то или иное изделие, следует указать при оформлении заказа. В случае затруднения наши менеджеры подскажут наилучший вариант исходя из условий вашего проекта.

Часто задаваемые вопросы о вентиляционных решетках

Чем принципиально отличаются дроссель-клапан и шибер, если учесть, что оба устройства способны регулировать воздушный поток?

Устройства имеют разные конструкцию и назначение. Дроссель-клапан предназначен для точной и плавной регулировки расхода воздуха в воздуховоде. Он может как полностью перекрывать воздуховод, так и создавать небольшой просвет для дозированной подачи воздуха. В отличие от него, шибер полностью отсекает ветку воздуховода от общей системы вентиляции. В результате воздух в нее не поступает, как следствие, обеспечивается полная герметичность.

Можно ли установить воздушный клапан самостоятельно?

Установка воздушного клапана (например, обратного клапана типа «бабочка») в вытяжной канал обычно не вызывает никаких трудностей. А вот монтаж утепленного клапана с электроприводом и его интеграция в АСУЗ требуют профессиональных знаний не только в сфере вентиляции, но и в области электрики. Неправильное подключение может привести к некорректной работе всей системы.

Нужно ли устанавливать обратный клапан, если у меня частный дом, а не квартира?

Да, разумеется. Как и на любом другом объекте при выключенной вентиляции, через воздуховод в коттедж проникают холодный воздух и пыль с улицы, насекомые и даже мелкие грызуны и птицы. Обратный клапан решает эту проблему, причем с минимальными затратами.
