Воздуховоды — основные и, пожалуй, наиболее часто используемые элементы вентиляционной системы. Фактически они выполняют роль своеобразных кровеносных сосудов, благодаря которым свежий или обработанный рециркулирующий воздух подается в любые, даже самые отдаленные помещения, а загрязненный выводится наружу.

Типы воздуховодов

Все современные воздуховоды условно делятся на две категории:

• круглого сечения;
• прямоугольного сечения.

Воздуховоды круглого сечения считаются наиболее предпочтительными с точки зрения аэродинамики: они создают меньшее сопротивление потоку воздуха, нежели аналоги прямоугольного сечения. Кроме того, данные изделия проще монтируются, для их фиксации требуется меньше крепежных деталей. Во многих случаях для соединения двух воздуховодов можно обойтись и вовсе без болтов и гаек — достаточно одного ниппеля или муфты.

С другой стороны, воздуховоды прямоугольного сечения отличаются большей площадью поперечного сечения и большим расходом воздуха, они легко и быстро монтируются и демонтируются, их проще обслуживать. К тому же они отлично подходят для помещений с низкими потолками или ограниченных пространств, в которых есть какие-либо препятствия (например, строительные конструкции, вентиляционное или инфраструктурное оборудование и т.п.). Такие воздуховоды можно устанавливать на минимальном расстоянии от стен и потолков, благодаря чему экономится полезное пространство в помещении.

Воздуховоды круглого сечения, в свою очередь, делятся на вальцованные и спирально-навивные. Вальцованные выпускаются на вальцовочных станках, изгибающих заготовку (лист оцинкованной или нержавеющей стали) и придающих ей форму цилиндра. Концы заготовки надежно замыкаются с помощью прямого вальцовочного шва, идущего вдоль всего прямого участка воздуховода. По этой причине данные изделия также называют прямошовными. Их стандартная длина составляет 1250 мм. При необходимости возможно изготовление прямых участков воздуховодов длиной до 1500 и 2000 мм.

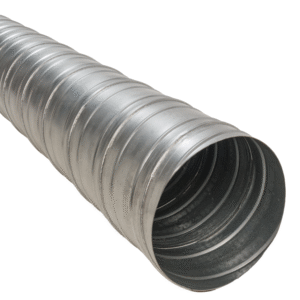

Спирально-навивные воздуховоды круглого сечения имеют спиральный шов, образуемый за счет скручивания в спираль стальной ленты — штрипсы. Каждый ее виток накручивается на предыдущий, благодаря чему формируется надежное и очень прочное соединение. Это позволяет использовать данные воздуховоды для создания средних и длинных вентиляционных магистралей, характеризующихся высокой степенью разветвленности, а также воздушных каналов, на которых воздух будет нагнетаться под высоким давлением. Длина прямых участков спирально-навивных воздуховодов может достигать 3000 мм.

Воздуховоды прямоугольного сечения наиболее часто монтируются вдоль стен и потолков с плоской поверхностью. Для их соединения между собой используются фланцы из шинорейки размером R20 или R30, изготовляемые отдельно, либо CGF-фланцы, получаемые путем отбортовки сторон короба, из которого непосредственно выполняется воздуховод. Фланцы размещаются или отгибаются на торцах прямых участков воздуховодов. Они соединяются между собой с помощью крепежных деталей — болтов и гаек. Для повышения герметичности стыки покрываются герметиком.

Как выбрать воздуховод

Подобрать правильный воздуховод нетрудно. Для начала нужно разобраться с ключевыми параметрами, на которые следует обратить внимание, если требуется действительно эффективная и надежная система вентиляции.

Прежде всего необходимо определить производительность вентиляционной системы, то есть расход, скорость и давление воздуха, транспортируемого через вентиляционный канал. От этого зависит сечение прямоугольного или диаметр круглого воздуховода, а также толщина материала, из которого он будет изготовлен. Для расчета скорости и расхода воздуха, а также потерь давления в воздуховоде можно использовать многочисленные онлайн-калькуляторы. Исходя из полученных результатов подбирается оптимальное сечение или диаметр вентиляционного канала.

Далее следует определиться с материалом, из которого будет изготовлен воздуховод. В большинстве случаев для бытового и коммерческого использования (стандартные условия эксплуатации, температура транспортируемого по вентиляционной магистрали воздуха находится в диапазоне от -70 до +80 °C) оптимальным решением является оцинкованная сталь. Она устойчива к высоким температурам, ржавчине, долговечна и довольно прочна. Однако ее не рекомендуется использовать в помещениях с агрессивными средами, содержащими пары уксусной кислоты, различные окислы, ионы хлора и др., на объектах, находящихся на морском побережье или в непосредственной близости от него, бассейнах, прачечных и иных помещениях и сооружениях с высокой влажностью. В этих случаях следует заказывать воздуховоды, изготовленные из нержавеющей стали.

В мире существует множество марок нержавеющих сталей. Они делятся на два основных класса — хромистые и хромоникелевые. Первые содержат от 13 до 28% хрома. Чем больше концентрация данного металла в стали, тем выше устойчивость изготовленного из нее изделия к коррозии. Вторые, помимо хрома, содержат 8—15% никеля. Он повышает пластичность стали и ее устойчивость к окислительным средам, а также сводит к минимуму «магнетизм» металла: иными словами, сталь теряет возможность притягивать или отталкивать другие магнитные материалы. Помимо того, хромоникелевые стали хорошо подвергаются холодной прокатке, легко штампуются и свариваются.

При подборе материала необходимо руководствоваться техническими регламентами и иными нормативными актами. Следует помнить: чем выше содержание легирующих элементов и примесей (хром, никель, марганец, сера и др.), тем выше себестоимость стали, а следовательно, и изготовленных из нее изделий. Нет смысла выполнять воздуховоды из нержавеющей стали, если требуется приточно-вытяжная вентиляция для коттеджа, — это будет попросту нецелесообразно. С другой стороны, вентсистемы из нержавейки на химическом производстве или пищевых комбинатах являются обязательными. Они не только устойчивы к коррозии, не окисляются, но и легко очищаются от грязи, копоти, масляных пятен и т.п.

От толщины оцинкованной или нержавеющей стали зависит прочность и жесткость изделия. Если через вентиляционной канал будет транспортироваться воздух под небольшим давлением, достаточно установить воздуховоды с толщиной стали 0,5—0,7 мм. Если же скорость воздуха будет превышать 4,5 м/с, следует заказывать изделия толщиной 0,9—1,0 мм и более.

Выбор формы воздуховода зависит от места, где он будет установлен. Как отмечалось выше, круглые воздуховоды, с одной стороны, имеют меньшее аэродинамическое сопротивление, с другой — характеризуются меньшим сечением и расходом воздуха. Таким образом, если критичным показателем является низкий уровень шума, стоит обратить внимание на воздуховоды круглого сечения, если же требуется большой расход воздуха или вентиляционный канал нужно установить в ограниченном пространстве, лучше заказать изделие прямоугольного сечения.

Сечение/диаметр воздуховода должен соответствовать производительности вентилятора и других элементов вентиляционной системы. В противном случае ее эффективность будет низкой.

Сколько стоят воздуховоды? От чего зависит цена на них?

Стоимость воздуховодов не является фиксированной и формируется под влиянием нескольких факторов. Цена конкретной позиции зависит:

• от вида материала. Нержавеющая сталь стоит дороже оцинкованной, при этом она обладает повышенной устойчивостью к коррозии, высоким температурам, агрессивным средам;
• толщины материала. Чем толще металл, из которого изготовлен воздуховод, чем он прочнее и долговечнее, тем выше его стоимость;
• диаметра для круглых и сечения для прямоугольных воздуховодов, а также их длины. По мере увеличения этих параметров растет и цена.
• сложности изготовления изделия. Себестоимость прямого участка воздуховода всегда будет ниже себестоимости сложного фасонного изделия (например, тройника КП или крестовины ПП), производство которого требует больше операций и материала.

Оформить заказ по каждой представленной в каталоге позиции вентиляционного оборудования ООО «НИЦ Магистр» вы можете на сайте VENT.BY. После получения запроса наши специалисты свяжутся с вами для уточнения деталей и подсчета общей стоимости заказа. Исходя из его объемов будут названы точные сроки изготовления продукции и оговорены условия ее доставки.

Почему стоит приобрести воздуховоды именно у нас

Мы понимаем, насколько важно получить качественную продукцию вовремя и без лишних хлопот. Поэтому мы выстроили свою работу таким образом, чтобы каждый заказ обрабатывался и выполнялся максимально быстро для клиента.

Мы всегда поддерживаем необходимый запас сырья и материалов для изготовления наиболее востребованных позиций воздуховодов и фасонных изделий из оцинкованной и нержавеющей стали. Это дает нам возможность оперативно реализовывать заказы любой сложности.

Наши специалисты помогут сориентироваться в широком ассортименте вентиляционного оборудования ООО «НИЦ Магистр» и подобрать все необходимые комплектующие и монтажные принадлежности, чтобы в кратчайшие сроки выполнить монтаж и запустить вентсистему в эксплуатацию.

Вся продукция ООО «НИЦ Магистр» соответствует техническим регламентам Таможенного союза и стандартам СТБ.

Способы доставки вентиляционного оборудования

Мы предлагаем несколько способов получения готового заказа.

• Самовывоз. Вы всегда можете забрать свой заказ самостоятельно на складе в центре Минска.
• Доставка вентиляционного оборудования по Минску и Минской области собственным транспортом. Стандартный срок — в течение 1—3 рабочих дней после оплаты заказа.
• Доставка в иные регионы Беларуси осуществляется проверенными транспортными компаниями, с которыми ООО «НИЦ Магистр» сотрудничает уже не один год. Стоимость доставки рассчитывается исходя из тарифов перевозчика.
