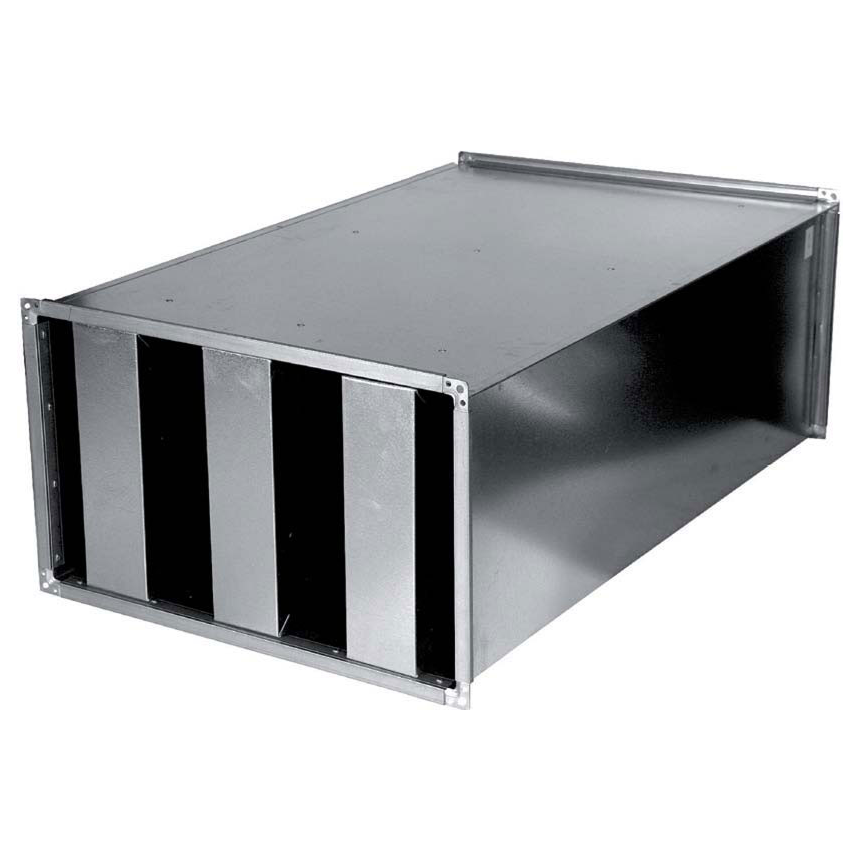

Шумоглушитель ГП
Стандарт: СТБ 1915-2020
Материал: оцинкованная сталь
Толщина пластин: 100 мм
Сечение: 200×200 — 2000×2000 мм
Длина: 500—1500 мм
Климатическое исполнение: У (умеренный климат)
Описание
НАЗНАЧЕНИЕ
Шумоглушитель пластинчатый прямоугольного сечения ГП устанавливается в воздушных каналах систем вентиляции, кондиционирования, воздушного отопления и используется для снижения уровня шума, обусловленного работой вентиляторов, кондиционеров, отопительных приборов и т.п., Помимо того, он предназначен для глушения шума, возникающего в воздухораспределительных узлах, потокорегулирующих и воздухосмесительных элементах и распространяющегося по воздуховодам.
Шумоглушитель пластинчатый прямоугольного сечения ГП рекомендуется монтировать в воздуховодах большого сечения. Воздуховоды малого сечения следует оснащать трубчатыми шумоглушителями.
КОНСТРУКЦИЯ
Конструкция пластинчатого шумоглушителя сборная. Он состоит из кожуха, внутри которого смонтированы шумоподавляющие пластины, зафиксированные на саморезах. Количество пластин зависит от сечения шумоглушителя. Стандартная толщина пластин — от 100 мм.
Стандартные типоразмеры
Ввиду широкого ассортимента шумоглушителей прямоугольного сечения привести полный перечень стандартных типоразмеров не представляется возможным. ООО «НИЦ Магистр» выпускает изделия любого размера по желанию заказчика. По всем вопросам обращайтесь к специалистам нашей компании.
Пример оформления заказа:
Шумоглушитель ГП сечения 1200×1000 мм и длиной 1000 мм
| 1 000 x 400, L = 900, C = 100, X = 5 |
| 1 200 x 200, L = 1 000, C = 100, X = 6 |
| 1 200 x 500, L = 1 000, C = 100, X = 6 |
| 1 340 x 695, L = 430, C = 100, X = 6 |
| 1 600 x 800, L = 1 000, C = 100, X = 8 |
| 300 x 250, L = 900, C = 75, X = 2 |
| 400 x 300, L = 900, C = 75, X = 2 |
| 600 x 400, L = 1 000, C = 100, X = 3 |
| 600 x 400, L = 1 500, C = 100, X = 3 |
| 700 x 400, L = 1 500, C = 100, X = 3 |
| 800 x 300, L = 1 500, C = 100, X = 4 |
| 800 x 500, L = 900, C = 100, X = 4 |
| 821 x 313, L = 430, C = 100, X = 4 |
| 967 x 582, L = 430, C = 100, X = 4, доп. см.рис. |
