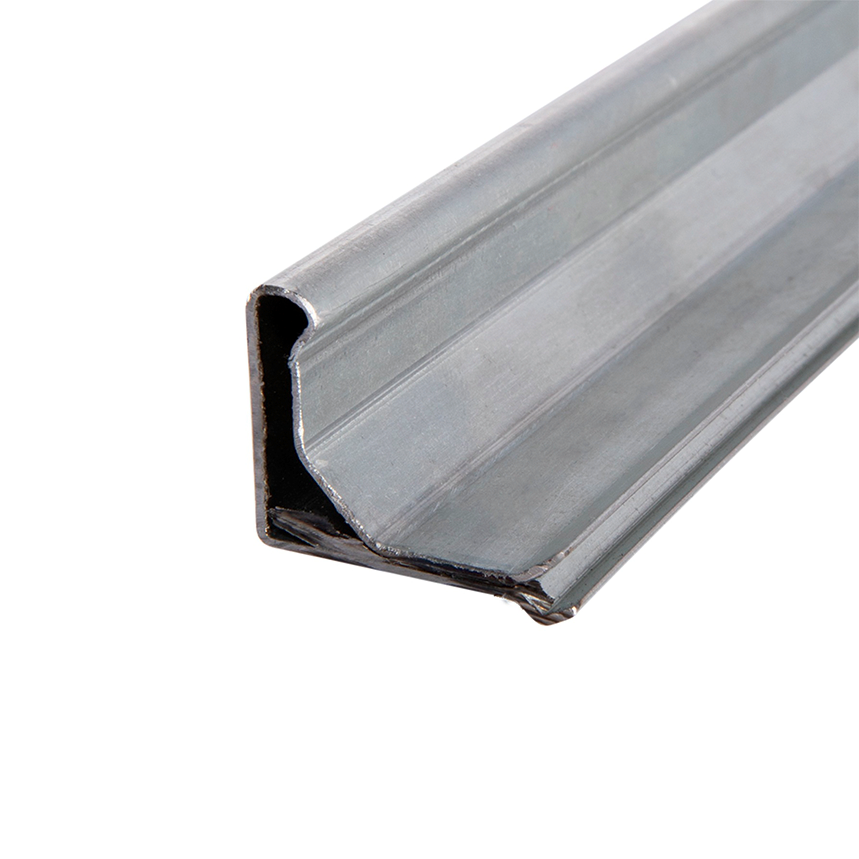

Шина монтажная R20, R30
Стандарт: СТБ 1915-2020
Материал: оцинкованная/нержавеющая сталь
Толщина: 0,7 мм
Сечение: 19×24 — 28×30 мм
Длина: 100—2000 мм, свыше 2000 мм — под заказ
Климатическое исполнение: У (умеренный климат)
Описание
НАЗНАЧЕНИЕ
Шина монтажная R20, R30 является продольным элементом фланца металлического прямоугольного воздуховода. Шина монтажная R20 используется для воздуховода (фасонного элемента) со стороной от 100 по 600 мм, шина монтажная R30 – со стороной от 600 до 2000 мм.
КОНСТРУКЦИЯ
Шина монтажная изготовляется из оцинкованной или нержавеющей штрипсы.
Пример оформления заказа:
Шина монтажная R30, длина L = 2000 мм, материал – оцинкованная сталь
| Размеры сторон A×B, мм | Толщина t, мм | Масса, пог.м/кг |
| 20×30 (R20) | 0,5—1,0 | 0,4—0,763 |
| 30×35 (R30) | 0,7—1,0 | 0,54—0,997 |
| Размеры сторон A×B, мм | Толщина t, мм | Масса, пог.м/кг |
| 19×24 (R20) | 0,7 | 0,40 |
| 28×30 (R30) | 0,7 | 0,54 |
